读写模块HR100M
产品简介
资料下载
FAQ(常见问题)
包装清单

        HR100M模块采用双边邮票孔设计,具有功耗低、体积小,低成本、易集成等特点,广泛应用在制造业、供应链、商业零售、资产管理、仓储物流、门禁系统、防伪系统、人员考勤、手持终端等领域。


>协议支持:ISO18000-6C/EPC Gen2

>通讯协议:标准TTL串口

>波特率:115200bps

>频率范围:860~928MHz

>工作区域支持:中国(920--925MHz)、美标(902--928MHz)、欧标(865--868MHz)

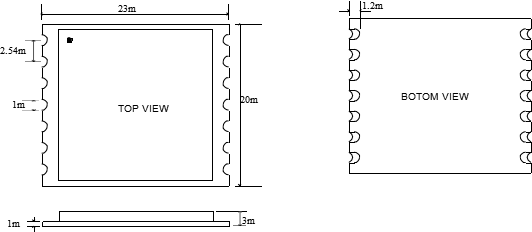

>模块尺寸为 20mm*23mm*3mm±0.2mm

>读卡距离:使用40mm双馈点陶瓷天线,在空旷条件下读9662标签,距离约3米左右

>模块处于关闭模式: 漏电小于 10uA

>模块处于深度睡眠模式: 功耗小于 300uA

>模块处于待机模式:功耗为 32mA 左右

>模块连续盘存模式: 功耗为170mA-200mA左右

>多标签读取>30 张/秒

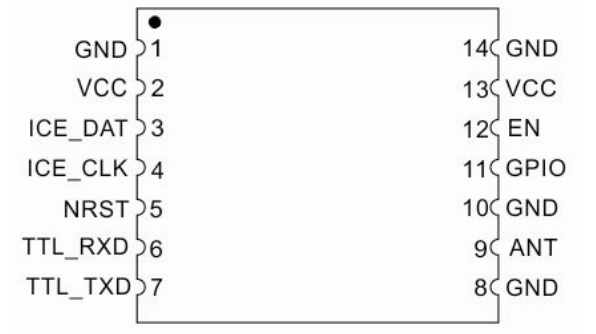

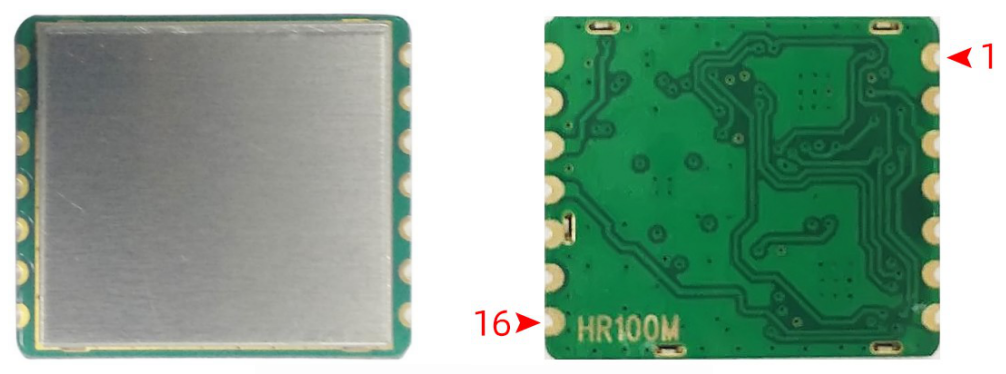

管脚编号

管脚名称

管脚定义

1

GND

模块地。

2

VCC

模块电源。支持 3.8V-5.5V 供电。

3

ICE_DAT

MCU 烧录管脚,3.3V

4

ICE_CLK

MCU 烧录管脚,3.3V

5

NRST

模块复位管脚,低电平复位。默认为高电平,3.3V

6

TTL_RXD

模块 UART 串口接收管脚,TTL 3.3V,通讯速率为115200bps

7

TTL_TXD

模块 UART 串口发送管脚,TTL 3.3V,通讯速率为115200bps

8

GND

模块地。

9

ANT

模块射频输出端,连接天线。

10

GND

模块地。

11

GPIO

模块外界蜂鸣器 I/O 管脚,TTL 3.3V

12

EN

模块使能管脚模块内部10K下拉电阻EN管脚电压高于 1.2V模块开始工作。

13

VCC

模块电源。支持 3.8V-5.5V 供电。

14

GND

模块地
